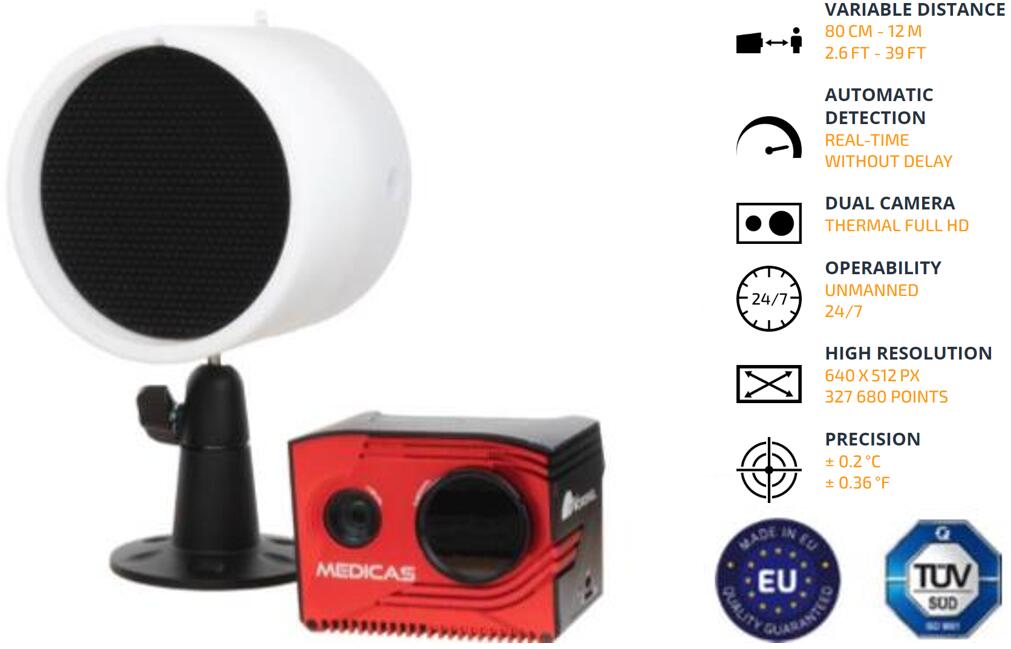

Thermo-RGB醫學雙光紅外熱成像儀
Thermo-RGB雙光紅外熱成像儀是最新推出的一款專用于醫學研究、臨床醫療、流行病疫情監控及現場監測應用的即插即用面部溫度檢測解決方案，符合ISO/TR 13154：2017標準，符合IEC、WHO及FDA相關技術要求。集成前置彩色LED預警指示燈及聲音報警器，測溫精度高達±0.2℃。其中紅外熱成像鏡頭經過黑體輻射源校準，可對人臉、動物體表等提供精確檢測、掃描、記錄等。RGB鏡頭具備全高清畫質(1920×1080像素)分辨率，提供了特殊的3D降噪功能，使可見光成像清晰可辨，輔助研究應用人員精準識別。
一、主要特點
l雙鏡頭成像：
集成全高清RGB鏡頭和紅外熱成像鏡頭，雙鏡頭同時成像并顯示、錄制視頻和圖像
l實時黑體校準：
提供黑體校準套件實時校準，確保系統在任何時候都能穩定準確測量關鍵特征和要素
l自動檢測：
寬成像距離可調0.8-12m，自動實時檢測，無延時，無人值守工作
l高精度測溫：
特殊的窄校準溫度范圍專用于面部、人體等溫度識別測量，精確度±0.2℃
lLED和聲音雙重報警功能：
集成前置彩色LED預警指示燈及聲音報警器，達到預警級別時，發出預警聲音
l出色的軟件分析功能：
兩級報警檢測及顯示功能，實時在線識別分析，可選顏色分析及Thermo-RGB融合分析軟件
二、技術參數
| 主要特點 |
|
| 雙相機面部監測 |
可見光、熱成像實時面部掃描并校準 |
| 在線操作系統，無需連接電腦 |
MEDICAS軟件，用于實時溫度掃描和控制 ——確保相機全部功能可用，易于通過USB鍵盤或以太網控制 |
| 高精度測量 |
黑體輻射源包含在包裝內，可隨時進行準確、穩定的測量，每2秒實時校準一次 |
| 熱相機規格 |
|
| 紅外影像分辨率 |
640×512像素 |
| 溫度范圍 |
0℃至+50℃，特殊校準，專用于人臉掃描 |
| 溫度敏感度 |
標準熱差異分辨率0.03℃（30mK） |
| 光譜范圍/探測器 |
7.5-13.5μm/非制冷VOx微輻射探測器 |
| 鏡頭（視場角） |
45°×37°（空間分辨率1.308mrad），f/1.25 |
| 每分鐘檢測人數 |
無限制，實時測量視場內所有人員 |
| 數碼可見光相機 |
|
| 分辨率 |
1920×1080像素（全高清畫質），1/3″傳感器 |
| 降噪 |
特殊的3D降噪功能 |
| 聚焦 |
自動對焦 |
| 存儲和數據記錄 |
|
| 存儲 |
內置256GB高速SSD，用于存儲影像和視頻記錄 外部卡槽為微型SD卡，用于存儲影像 |
| 影像和視頻格式 |
輻射JPEG和全高清畫質數碼JPEG影像 數碼相機h.264編碼高清視頻、h.264編碼IR視頻 |
| 接口&實時遠程控制 |
|
| 以太網（RJ-45）端口 |
通過MEDICAS SDK進行視頻流和相機控制 相機支持TCP/IP服務器、RTSP服務器和FTP服務器 |
| 輸入輸出接口 |
DIO接口配件（4x數字輸出、4x數字輸入、CANH、CANL） 最大有感負載2A、最大電阻負載5A，電源＋24V |
| 微型USB2.0端口 |
大容量存儲訪問 |
| USB 2.0端口 |
連接鍵盤用于相機控制 |
| 微型HDMI視頻輸出 |
1280×720像素（720p），縱橫比16:9，微型HDMI視頻輸出 |
| 遠程控制系統 |
MEDICAS OS確保實時控制相機所有功能 |
| 軟件&SDK |
|
| 相機軟件 |
機載相機固件用于在線溫度預警和分析 |
| 以太網SDK |
通過TCP/IP或RTSP協議用于相機集成開發 |
| 電源，重量&尺寸 |
|
| 輸入電壓 |
230VAC / 110VAC |
| 平均功耗 |
24W（24VDC電源適配器，1A） |
| 重量 |
＜500g |
| 尺寸（長×寬×高） |
83mm×85mm×68mm |
| 安裝孔位 |
2×1/4-20UNC螺孔（1個位于底部，1個位于頂部） |
| 外殼材質 |
經久耐用的鋁制機身，長期測量穩定可靠 |
| 環境參數 |
|
| 包裝 |
MEDICAS主機（含鏡頭）、調焦工具、鏡頭保護蓋、黑體及校準證書、黑體適配器、微型SD卡、5m微型HDMI線纜、電源適配器、分析軟件授權碼，無線鍵盤、USB微型OTG線纜、快速指南、硬質運輸箱 |
三、應用領域
l醫學研究
l臨床醫療應用
l流行病及疫情防控
l現場安檢
l衛生檢驗檢疫
l動物行為研究
四、應用案例
捷克馬薩里克大學醫學院對12名志愿者在攝入一茶匙辣椒提取物（1.17克，約0.0587克純辣椒素），在攝入前后利用紅外熱成像進行面部和頸部可視化的溫度測量。觀察到各區域溫度均升高，口腔區域在1-2°C之間，正面區域0-1.5°C之間，眼角在0-1°C之間，頸部1-0.9°C之間，鼻子區域2分鐘后在0.2-0.6°C之間。同時，觀察到喜歡辣味的人比不吃辣的面部溫度上升幅度小，上升較慢。

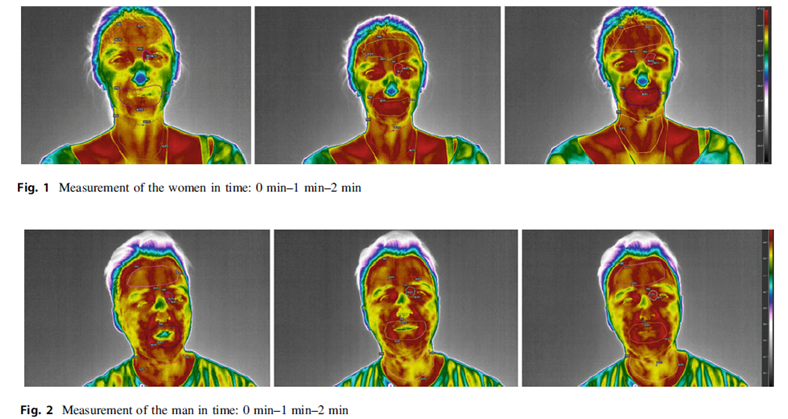

如上圖所示為兩個被測量人員的紅外熱成像圖，可以觀察到在0min、1min、2min各個區域的溫度發生明顯變化。因此Thermo-RGB可廣泛用于流行病疫情防控、疾病早期預防、動物行為監測。
