FluorCam多功能植物效率成像分析系統是一款高度創新、使用方便、應用廣泛的高端植物效率分析檢測設備，具備高分辨度CCD鏡頭、高穩定性LED光源板，成像面積可達13×13 cm；控制系統通過千兆以太網與計算機相聯并通過專用軟件程序控制和采集分析數據。
該系統適用于對高等植物或藻類進行葉綠素熒光的測量和動態成像，植株溫度測量等，開展植物生理、脅迫抗性、氣孔導度等方面的研究。廣泛應用于植物包括藻類光合生理生態、植物逆境脅迫生理與易感性、氣孔功能、植物環境如土壤重金屬污染響應與生物檢測、植物抗性檢測與篩選、作物育種、Phenotyping表型等研究。
1. 主要功能特點
1.1 系統集成于暗適應操作箱內，操作簡便；
1.2 可進行OJIP快速熒光動力學分析，得到OJIP快速葉綠素熒光動態曲線及Mo（OJIP曲線初始斜率）、OJIP固定面積、Sm（對關閉所有光反應中心所需能量的量度）、QY、PI（Performance Index）等26個參數
1.3 可進行自動重復成像測量分析，預設一個實驗程序（Protocols）、測量次數及間隔，系統將自動循環運行成像測量，并自動將數據按時間日期存入計算機（帶時間戳）
1.4 具備雙色光化學光激發光源，紅色與白色、紅色與藍色等雙波段光化學光，雙色光化學光可按不同比例搭配使用，以便實驗不同光質對作物／植物的光合效率影響
1.5 具備功能全面的、可編輯的光實驗程序（Protocols），包括快照模式、Fv/Fm、Kautsky誘導效應、葉綠素熒光淬滅分析（quenching）protocols、LC光響應曲線、PAR等
2. 技術參數
2.1 光源系統
- 成像面積：13×13 cm
- 光源板類型：雙色光源，617nm 紅光 + 450nm 藍光，或 617nm 紅光+白光
- 光化光：光強2000μmol photons m-2 s-1 ，可升級至3000μmol photons m-2 s-1；雙色光化學光可按不同比例搭配使用，以便實驗不同光質對作物／植物的光合效益
- 飽和光閃：光強4000μmol photons m-2 s-1 ，可升級至6000μmol photons m-2 s-1
- 測量光為617nm可調制紅光，持續時間10μs–100μs可調
- 光源板：4塊大型高強度封裝LED光源板，每個光源板由36顆LED陣列組成，光源板有效面積與成像面積相同13×13cm；高強度高穩定性LED提供持續、穩定、均一的光源，不會因為用大量弱光LEDs（比如幾百個）造成光源不穩定、壽命短等問題（使用大量弱光LED用于彌補每個LED的不足，會造成系統出錯率的提高，任何一個LED出現問題都會造成系統的不穩定甚至不能使用）

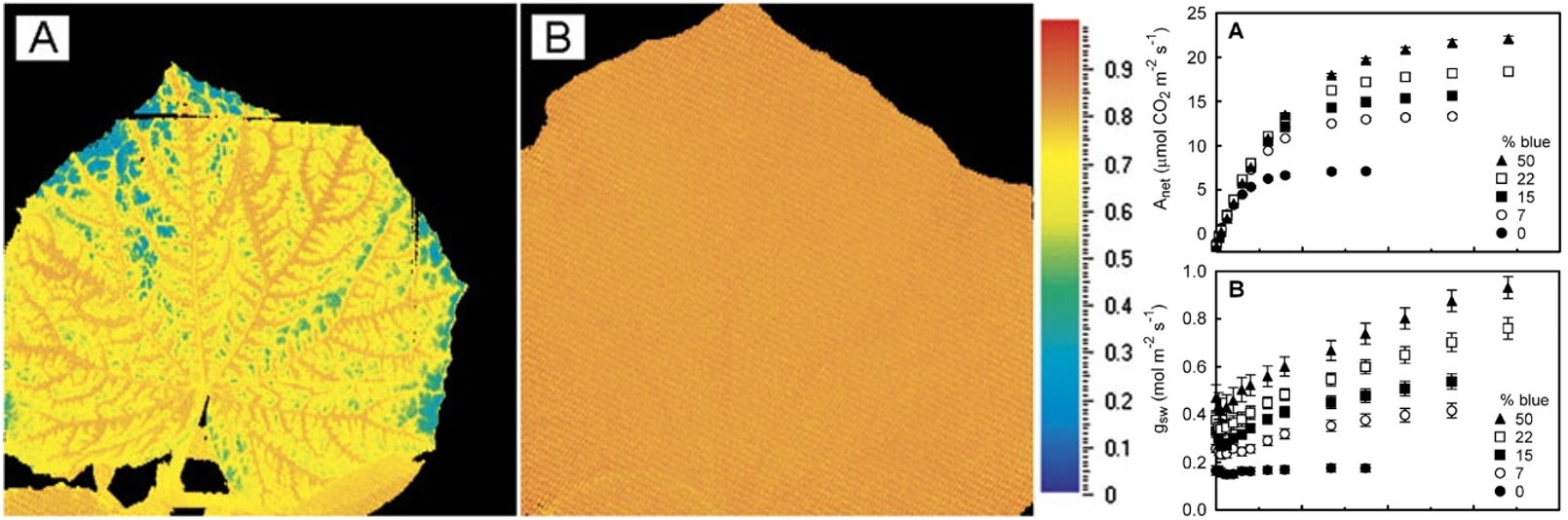

左圖A為100％紅色光源條件下黃瓜葉片的Fv/Fm，左圖B為30%藍色光源條件下黃瓜葉片的Fv/Fm
右上圖為光合作用強度隨光照強度（不同比例藍色光）的關系，右下圖為氣孔導度隨光照強度（不同比例藍色光）的關系
2.2 測量參數
- 葉綠素熒光參數：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, QY, QY_Ln, Rfd，ETR等60多個葉綠素熒光參數，每個參數均可顯示二維熒光彩色圖像
- OJIP快速熒光動力學分析：可測定OJIP快速熒光動力學曲線，給出OJIP曲線和26個參數，包括F0、Fj、Fi、Fm、Fv、Vj、Vi、Fm/F0、Fv/F0、Fv/Fm、Mo、Area、Fix Area、Sm、Ss、N、Phi_Po、Psi_o、Phi_Eo、Phi–Do、Phi_Pav、PI_Abs（基于吸收光量子通量的“性能”指數或稱生存指數）、ABS/RC（單位反應中心的吸收光量子通量）、TRo/RC （單位反應中心初始捕獲光量子通量）、ETo/RC（單位反應中心初始電子傳遞光量子通量）、DIo/RC等；

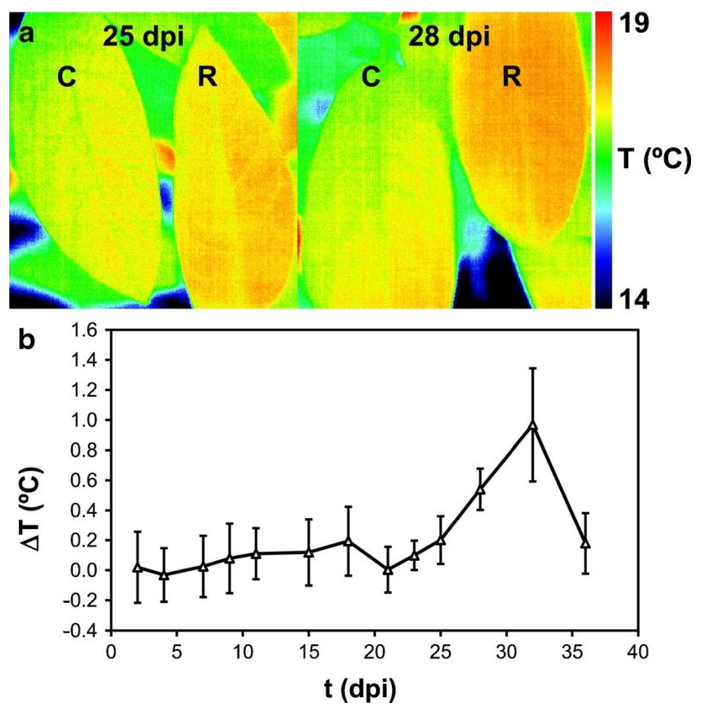

可測PAR，可對植物葉片、植物組織、藻類、苔蘚、地衣、整株植物或多株植物、96孔板、384孔板等進行成像分析，可以反映測量對象的實際溫度，解析度：640×512像素，靈敏度：0.03℃
2.3 CCD鏡頭
- 逐行掃描CCD
- 分辨率: 1360×1024像素
- 有效像素大小：不低于8.6μm×8.3μm
- 像元尺寸：6.45μm×6.45μm
- 時間分辨率：不低于每秒50幀；
- A/D 轉換分辨率：不低于12位（4096灰度色階）
- 通訊模式：千兆以太網/USB+藍牙（有線+無線）雙通訊模式
- 運行模式：1）動態視頻模式，用于植物光合效率參數測量；2）快照模式，可用于GFP等熒光蛋白和熒光染料測量
2.4 系統控制程序與分析軟件
- 分析軟件菜單：實況測試、實驗程序選擇、成像預處理、成像分析結果等菜單，可3D顯示溫度
- 內置實驗程序：Fv/Fm、Kautsky誘導效應、熒光淬滅分析、光響應曲線、OJIP快速熒光動力學分析
- 用戶自定義程序：利用菜單中的向導程序模版，可自由創建新的實驗程序；可設定時間（如測量光持續時間、光化學光持續時間、測量時間等）、光強（如不同光質光化學光強度、飽和光閃強度、調制測量光等），具備專用實驗程序語言和腳本
- 自動重復分析：可設置一個實驗程序自動無人值守循環成像測量，重復次數及間隔時間客戶自定義，成像測量數據自動按時間日期存入計算機（帶時間戳）；

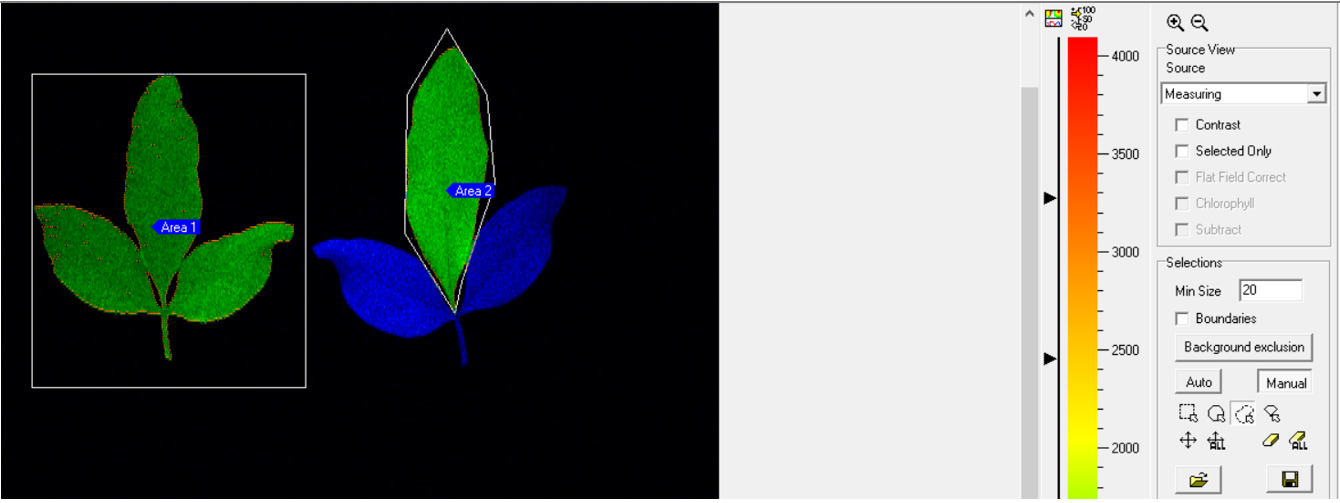

- 成像預處理：可自動選區或手動選擇不同形狀、不同數量、不同位置的區域，手動選區的形狀可以是方形、圓形、任意多邊形或扇形；也可通過軟件自動識別多個樣品或區域。軟件可自動測量分析每個樣品和選定區域的熒光動力學曲線及相應參數，樣品或區域數量不受限制（>1000）
- 數據分析模式：信號計算再平均（算數平均值）和信號平均再計算模式，在高信噪比的情況下選用信號計算再平均模式，在低信噪比的情況下選擇信號平均再計算模式以過濾掉噪音帶來的誤差；在高信噪比的情況下選用“信號計算再平均”模式，在低信噪比的情況下選擇“信號平均再計算”模式以過濾掉噪音帶來的誤差

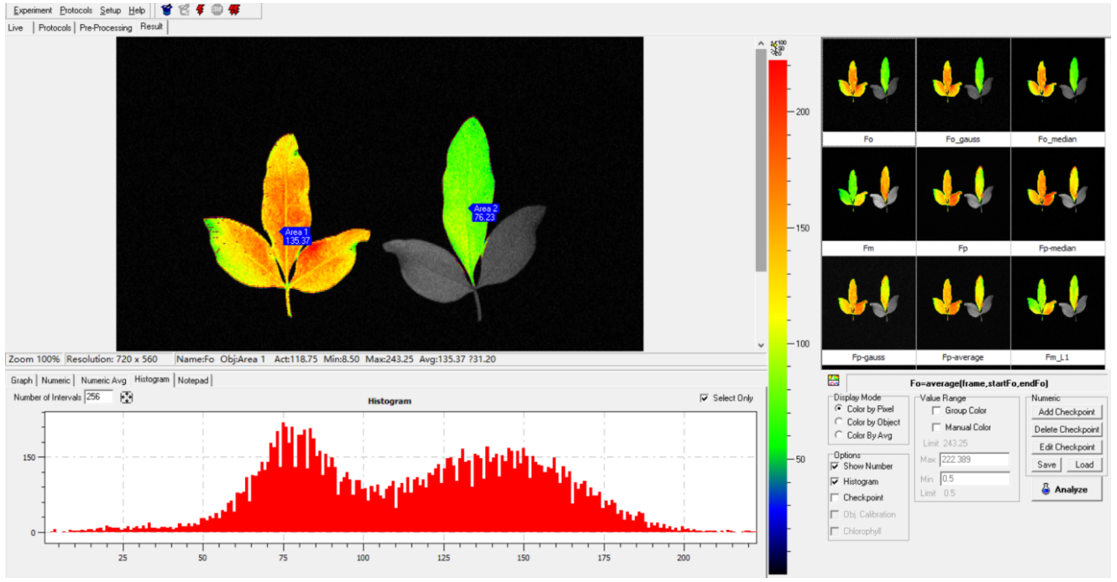

- 成像及數據顯示：高時間解析度熒光動態圖、直方圖、不同參數成像圖，不同ROI的熒光參數列表及溫度屬性
- 快照（snapshot）模式：通過快照成像模式，可以自由調節光強、快門時間及靈敏度得到清晰突出的植物樣本穩態熒光和瞬時熒光圖片
3. 系統組成及尺寸
- 主件部分：葉綠素熒光成像；外形尺寸（W×D×H）：471 mm(W)×473 mm (D)×512 mm (H)；樣品平臺36×30cm，高度7級可調
- 內部容積（L）：不低于46L
- 防護鏡，軟件，說明書，數據線電源線，中英文說明書等
產地：歐洲
